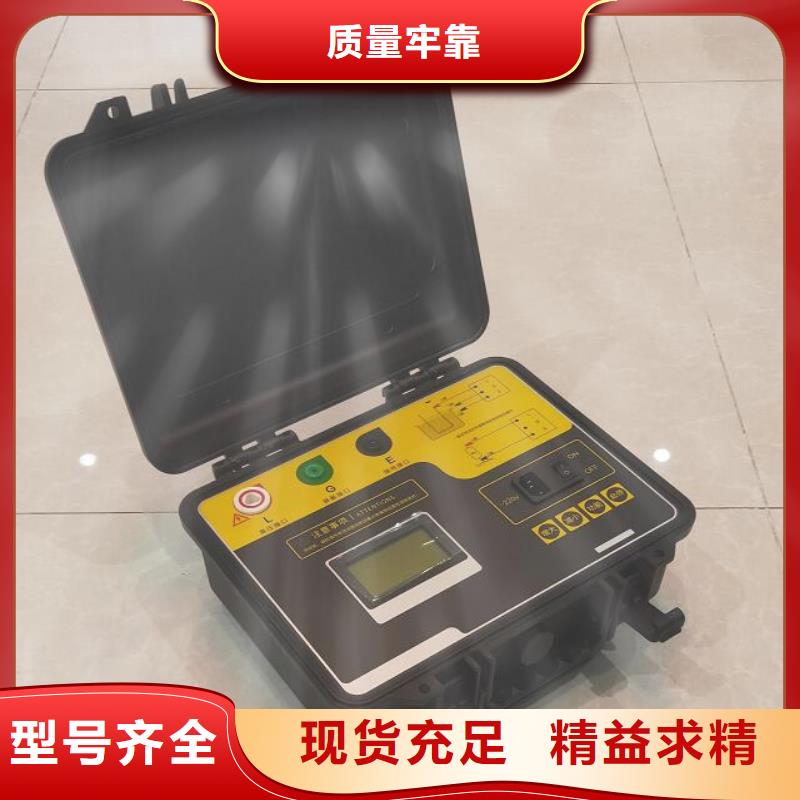

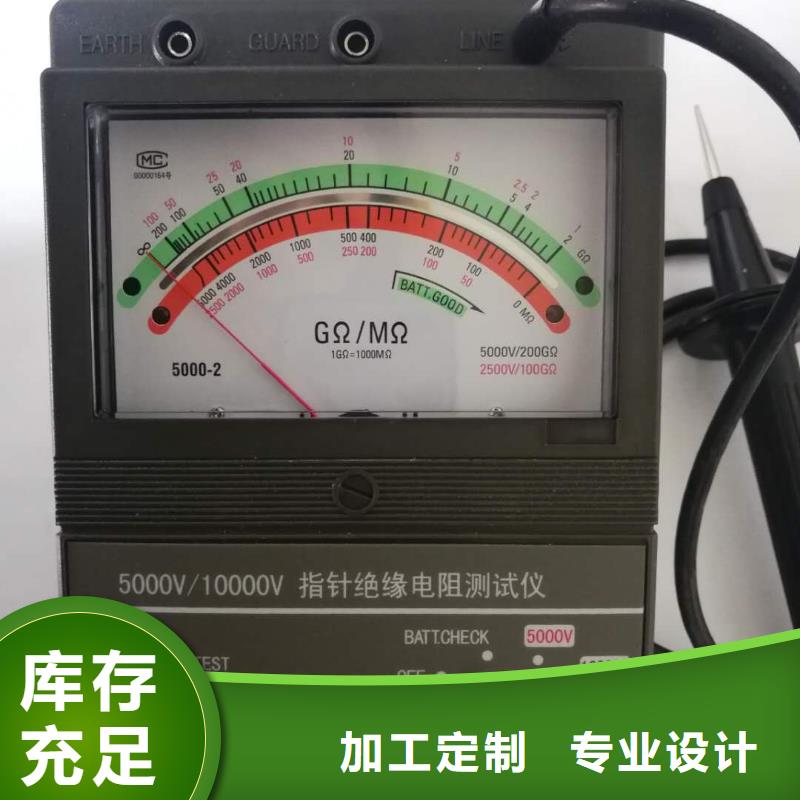

安徽铜陵水内冷发电机绝缘测试仪 仪器介绍断开电源。仪器在无操作时，3分钟自动关机。电压 选择测试电压， 500V、1000V、2500V、5000V、10000V时长 自动停止的测试时间，00:30 01:00 10:00 切换软件按键到新的功能，或从另外的功能返回电流 选择短路电流，1mA步进选择。通常按照值即可，也可依据规程规定的短路电流值选择。滤波选择滤波参数。关无滤波；（无干扰情形下）小硬件低通滤波（适用于多数情形）中：软件低通滤波；（大于100G高阻时选择）大：软件＋硬件低通滤波大于1T高阻时选择）设置进入系统设置菜单?电池电量指示当电池电压显示只剩一格时应及时充电了，当电池显示闪烁时则随时会自动切断电源，应该马上进行充电。?充电：为面板AC插座提供满足要求的AC电源，即可为仪器充电。充电时，电源指示灯亮，显示屏的电池标示依次从(0格)到(满格)显示，当充满时，则显示(满格)。?对比度设置界面:由于温度变化导致LCD显示的灰度发生改变，可能影响使用。本仪器设置电子式对比度调节。按如下步骤设置：1.在关机状态下，按住2键不放（第二个键）2.按1键（开机键）开机，直到进入对比度调节菜单3.按1键或2键调节对比度，直到合适的时候4.按4键保存并退出，如果不需要调节则按3键退出软按键 说明? 移动光标，也用于增减对比度? 移动光标，也用于增减对比度返回 该界面下无效OK 确认进入当前的菜单功能或确定当前的设定并退出?系统帮助菜单说明帮助：记录产品的编号、生产日期、版本信息。● 绝缘测试界面数字显示绝缘电阻值( ＞ 表示大于当前值； ＜ 表示小于当前值)已测时间 实际测试电压 电池电量高压危险提示泄漏电流1mA＝1000uA1uA ＝1000nA吸收比DAR试品电容量极化指数PI (测试停止后显示)绝缘电阻模拟柱当测试时间到达或手动停止后，显示屏显示如表中所示的软按键。软按键说明关断开电源。仪器在无操作时，3分钟自动关机。返回上一级菜单电压选择测试电压， 500V、1000V、2500V、5000V、10000VRt 查看15S、30S、60S、600S时的电阻值5. 仪器使用?测量吸收比DAR

安徽铜陵水内冷发电机绝缘测试仪主要屏显界面菜单功能说明主要显示界面，如图4-3～4-7所示。图4-3 主菜单界面图 4-4试验参数设置界面图 4-5试验界面图 4-6试验结果界面图 4-7试验记录查询界面4.1.1 主菜单如图 4-3所示。旋转控制杆（即调压/设置旋钮），可在三者间循环切换，短按（单击）选择进入。升压测试：短按选择进入试验。首先进入试验参数设置界面。系统设置：选择进入后，调整显示屏下方显示的系统时间及日期。短按控制杆选择进入设置状态，长按控制杆退出设置状态。记录查询：选择进入后，可查询已保存的试验记录（结果）。4.1.2 试验参数设置如图4-4所示。倍压节数：设置当前实际使用的倍压筒的节数。务必正确设置！否则试验电压将出现严重误差，危及试品及设备！装置仅配一节倍压筒时，默认“单节”，不可设置。试验电压：设置试验电压值，用于触发计时器。可设数值与所用倍压筒的节数及其额定电压值相关联。过压整定：设置过电压保护值。如设定比试验电压低，则自动设定为试验电压值的1.1倍，以防止过电压损坏试品。可设数值与倍压筒额定电压值相关联。限定电流：设置高压总电流过流保护值。当试验总电流超过此设定值时，系统将关断高压输出，中止试验，以保护试品及设备。加压时间：设置计时器计时长度。每按一次【计时】按钮，将开始一次倒计时，其计时长度即为该设定值，按【计时】按钮后，系统将把相应的试验数据依次计入试验结果。4.1.3 试验界面如图4-5所示。电压：显示当前倍压筒输出的电压。（通常经一限流电阻连接至试品，因此总电流较大时，则施加在试品上的试验电压值与此数值有些许差别。）总电流：为流经汇水管的电流与试验相线棒对地及非试验两相线棒泄漏电流之和（即图1-1中所示流经mA表1的电表）。漏电流：为流经汇水管与地之间的电流（即图1-1中所示流经μA表1的电表）。此泄露电流测量电路等效内阻约为100Ω，因而汇水管对地绝缘电阻稍大时（如10kΩ以上，多数情况下能够满足此条件），此电流值即可认为是试验相线棒对地及非试验相的泄露电流。如汇水管对地绝缘电阻较小时，则参照工作原理部分的说明进行修正。本装置具备极化电流自动补偿功能，进入试验界面后，此漏电流初始值自动置零。同时，该电流具备过流保护功能，保护值固定为3mA。4.1.4 试验结果（数据）如图4-6所示。根据试验规程对试验加压步骤的要求，试验结果以分段电压的形式显示。对于泄漏电流值，因水流影响导致波动较大，系统会将每阶段计时后1/3时间内捕获的15个数据的平均值写入试验结果栏内。当试验结束后，总体以试验结果形式显示，并提示保存结果，或打印输出。4.1.5 试验结果查询如图4-7所示。该功能用于查询以前所保存的试验结果数据。参照屏幕下方提示，操作控制杆，进行翻页，即可找到所欲查询的内容。

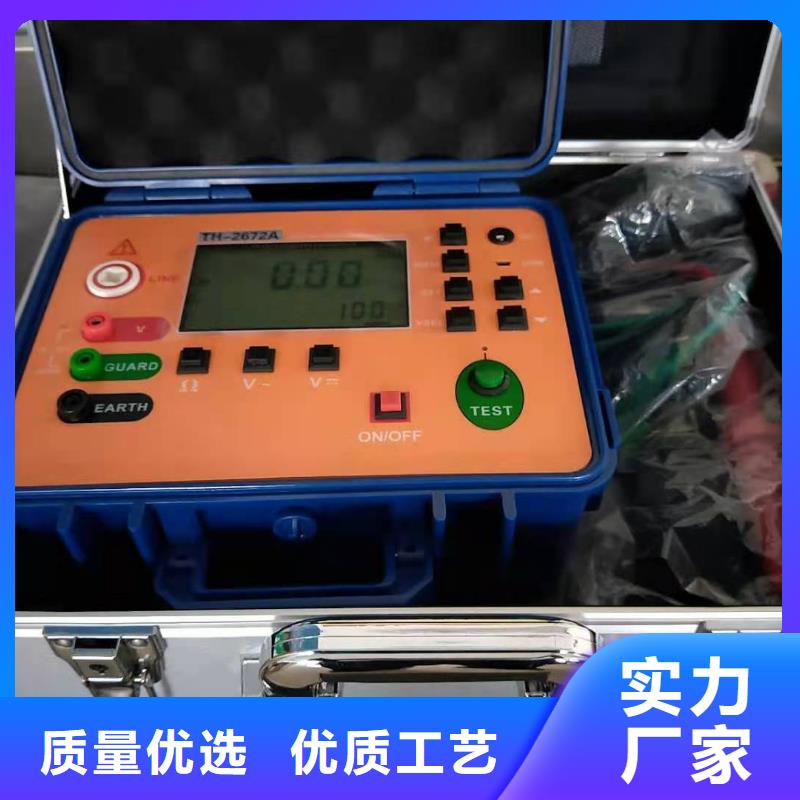

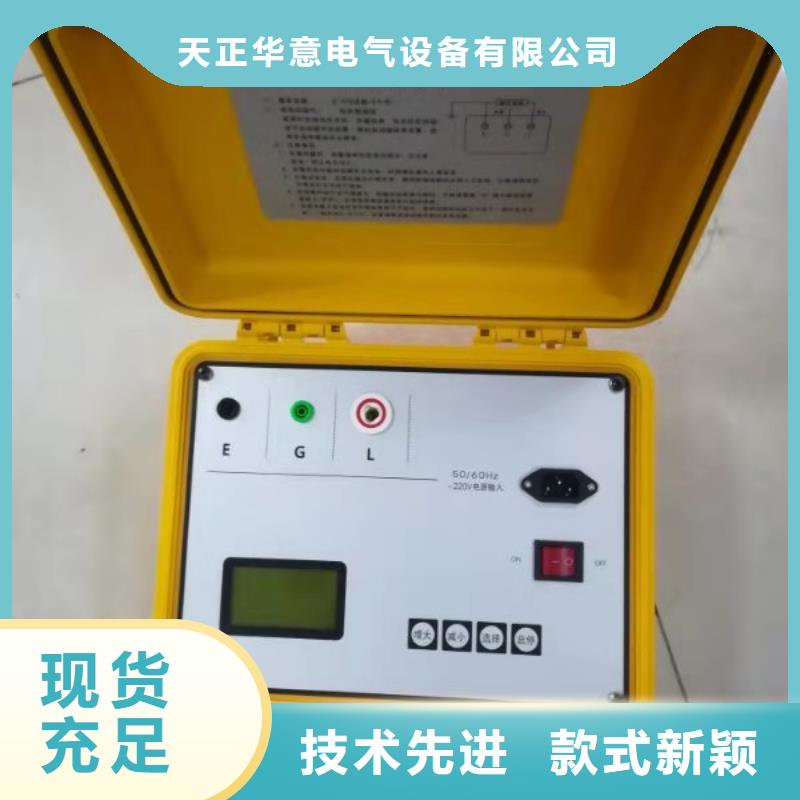

安徽铜陵水内冷发电机绝缘测试仪注意事项及其它请注意，L为高压端！E为地端,必需接大地！ 四、操作方法开机进入初始设置画面（图一）初始设置画面（图一）4.1 测量图标 处于选中状态，下面显示5.0KV表示测量电压。1）按增大，减小键 增大/减小测试电压2）按功能键在可以使 测量图标 时钟图标 存储图标 设置图标 循环处于选中状态3）按确定键1秒以上，启动测量，显示测量画面显示测量画面5.0kV 表示测试电压 500G 表示测量的瞬时值表示测量过程中的时间 表示测量15秒 的数值01表示测量1分钟 的数值10’表示测量10分钟 的数值DAR 吸收比DAR ＝ R60s/R15s PI 极化指数 PI ＝ R10m/R60 4）测量过程按确定键，测量结束，显示放电画面（放电画面639V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等待放电完毕，建议用户对试品进行人工放电。5）放电完毕之后，进入测量结果存储画面（图四）测量结果存储画面（图四）其中2014-09-10 为当前存储日期其余左半部分数据与测量画面一样，请参考显示测量画面（图二）的说明[000] ：表示测量数据存储的序号按功能键在可以使 存储 退出 000 循环处于选中状态。在 存储 退出 处于选定状态时候按确定键回到初始设置画面[000] 处于选中状态时候，按功能键在可移动选中的位，按增大，减小键修改序号。4.2当存储图标 处于选中状态1）按确定键，进入查看存储数据画面（）左半部分数据与测量画面一样，请参考显示测量画面（ 表示测量序号4）按增大，减小键使处于选中状态，右边显示此序号的数据5） 按功能键 翻页6）按确定键 回到初始设置画面（图一）4.3当设置图标 处于选中状态1） 按启/停键，进入设置画面（图七）设置画面（图七）2）按功能键使 时间 声音 参数 序号 语言 退出循环处于选中状态。3）按增大，减小键 改变相应的设置4）按确定键 回到初始设置画面4.5当时钟图标 处于选中状态1） 按启/停键，进入时钟调整画面时钟调整画面（图八）2）按功能键使 退出 设置 时钟数字循环处于选中状态。3）按增大，减小键 改变相应的设置4）30℃为当前温度，不需要修改。5）按确定键 回到初始设置画面
