模拟断路器回路电阻测试仪货真价实

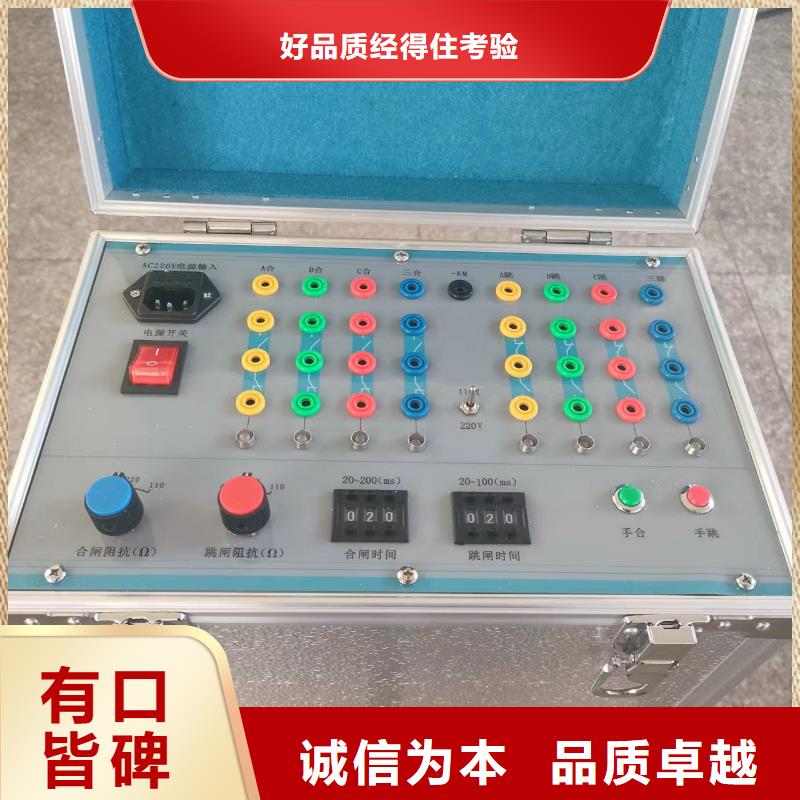

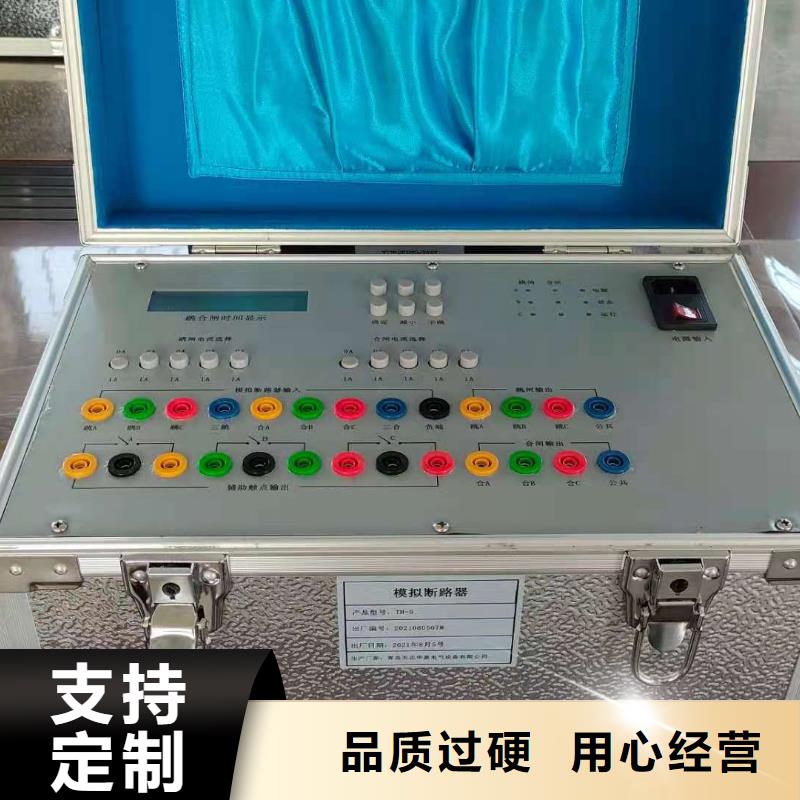

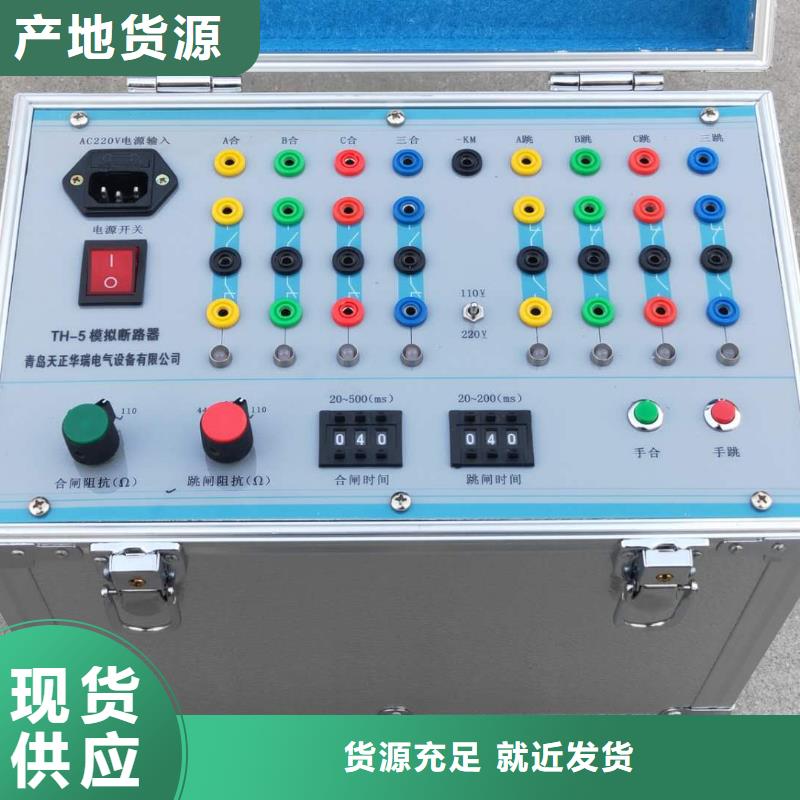

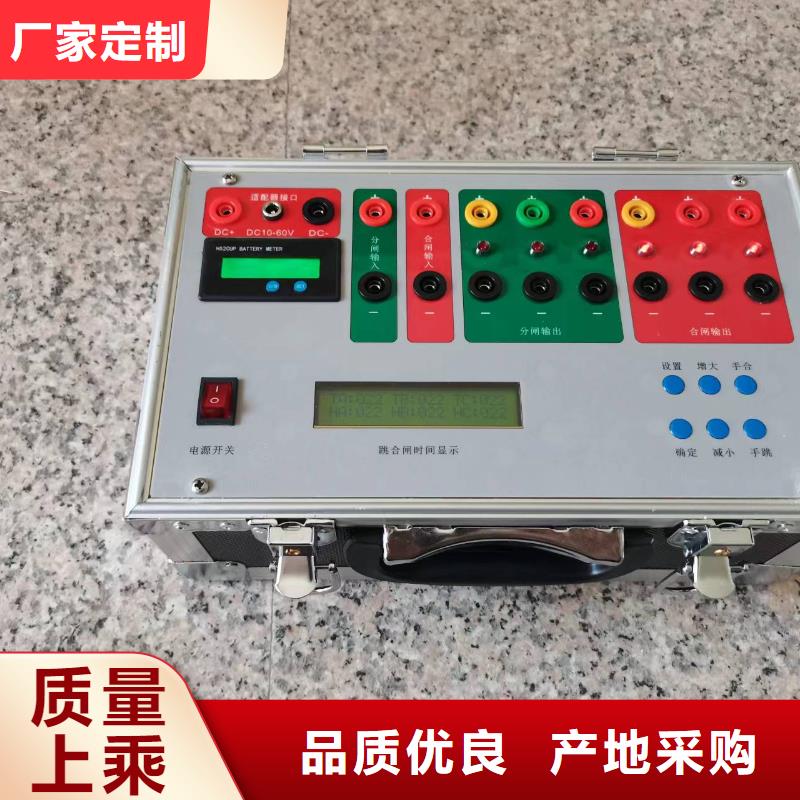

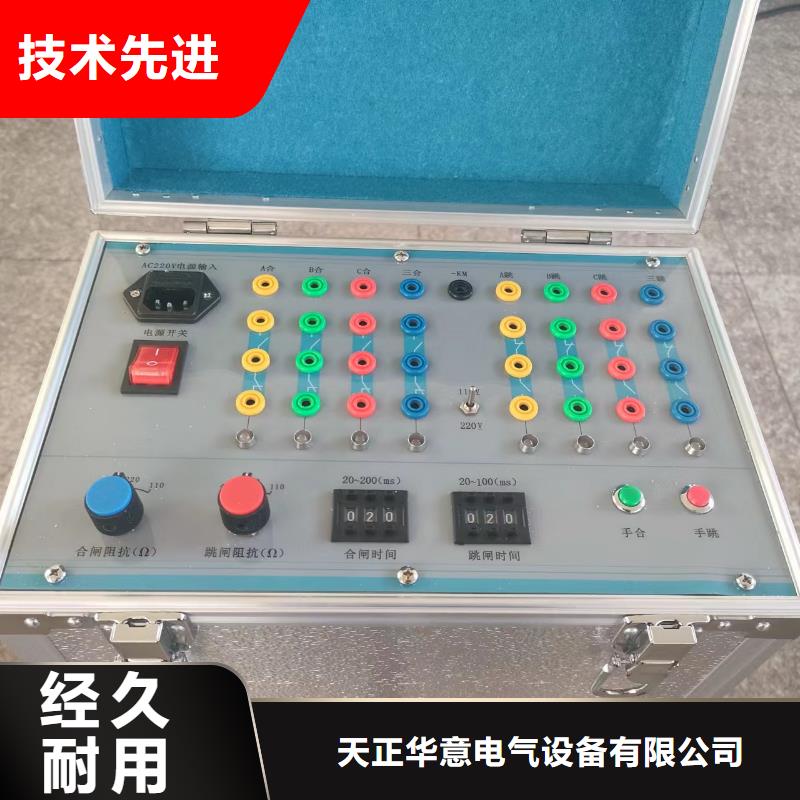

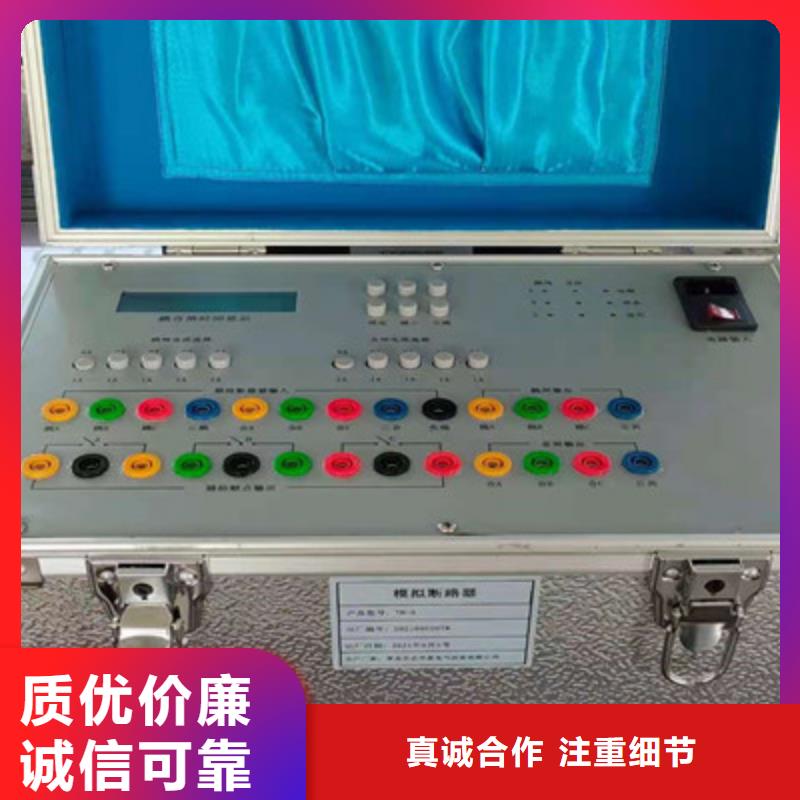

浙江模拟断路器微机型模拟断路器是我公司在原有模拟断路器的基础上采用ARM单片机作为控制核心开发而成的新型的产品。因为采用新型的单片机采用程序控制及采用10吋触摸屏进行所有的参数及开关操作，抛弃所有机械按键或旋钮，从而了整机的精度和使用性能。该产品具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性、可靠性，提高装置的校验质量。两路完全独立的三相模拟断路器，在进行备自投试验时可以当做六个开关，一般模拟断路器每相只提供一对常开、常闭接点，根据备自投试验的要求需要增加输出接点。另外由于不同厂家的断路器的跳、合闸时间有差异，根据客户的不同需求，本公司生产的TH-12微机型高压断路器模拟装置提供多种功能选择，其中包括增加模拟断路器输出接点至两对常开及两对常闭触点，多量程的跳合闸时间的选择及跳合闸电阻的选择等。3．此模拟断路器输入控制端，可以输入交直流电流信号，进行触发模拟断路器动作。从而可以模拟交直流断路器的动作特性。极大方便了用户。4．本模拟断路器可通过u盘将测试数据导出到电脑。并且具有RS-485接口，可以通过上位机进行控制、操作。5．本模拟断路器采用低能耗设计，内置大容量锂电池，在现场不具备交流电源的情况下，可以连续使用10小时以上，待机30个小时以上。使用内部供电时，本机所带的直流输出电源不可用（此功能为选用功能，请在订货是说明）。6．本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路及以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。

浙江模拟断路器 试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：手动跳开模拟断路器A相开关，模拟主保护跳开4DL、1DL，备自投装置延时S2自动投入2DL、5DL，可用1DL2-1起表，2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。（3）三台变四母线两分段母联自投方式如下图：正常运行时1DL、3DL、4DL、6DL合闸状态，2DL、5DL分闸状态。模拟开关A相对应1DL，B相对应2DL，C相对应4DL（次试验），C相对应5DL（第二次试验）。试验接线如下图：动作方式（1）：该方式做两次，手动拉开K开关，模拟＃1变上电源失压，备自投装置判断＃1母线失压，1DL无流。II母线有压，延时S1将自动断开断路器1DL，合2DL，跳4DL（次）、合5DL（第二次）。可用K开关起表，1DL2-1或2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：该方式做两次，手动跳开模拟断路器A相开关，模拟主保护跳开1DL，备自投装置延时S2跳4DL，合2DL、5DL。可用1DL2-1起表，2DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。其他备自投方式与上述类似，在具体的实验中可参照上述方法做相应的修改灵活运用。另外不同的备自投在时间的设置上也有一些不同，请示情况自行处理。TH--12微机型模拟断路器在做整组试验时可替代运行的高压断路器，并可提供跳、合闸的空接点给微机继电保护测试仪使用来控制投切故障量输出。下图为某保护装置的开关控制回路
