【桥梁伸缩缝】单向支座种类丰富
更新时间：2025-07-28 10:44:18 ip归属地：太原，天气：雷阵雨转小雨，温度：22-33 浏览次数:31 公司名称：衡水 上沅工程技术(太原市分公司)
| 产品参数 | |
|---|---|
| 产品价格 | 472 |
| 发货期限 | 电议 |
| 供货总量 | 电议 |
| 运费说明 | 电议 |
| 厂家 | 上沅 |
| 品牌 | 上沅 |
| 规格 | 齐全 |
| 加工方式 | 焊接 |
| 颜色 | 灰色 |
| 材质 | Q345 |
| 范围 | 【桥梁伸缩缝】单向支座供应范围覆盖山西省、太原市、大同市、长治市、晋城市、阳泉市、朔州市、晋中市、运城市、忻州市、临汾市、吕梁市 小店区、迎泽区、杏花岭区、尖草坪区、万柏林区、晋源区、清徐县、阳曲县、娄烦县、古交市等区域。 |
上沅工程技术(太原市分公司)的质量方针是：以市场为中心，加强 球形钢支座质量保障，开拓 球形钢支座技术创新，满足客户需求！
我们的服务宗旨是：诚实、信用、品质优、起货快、交货准！
欢迎广大新老客户惠顾合作！

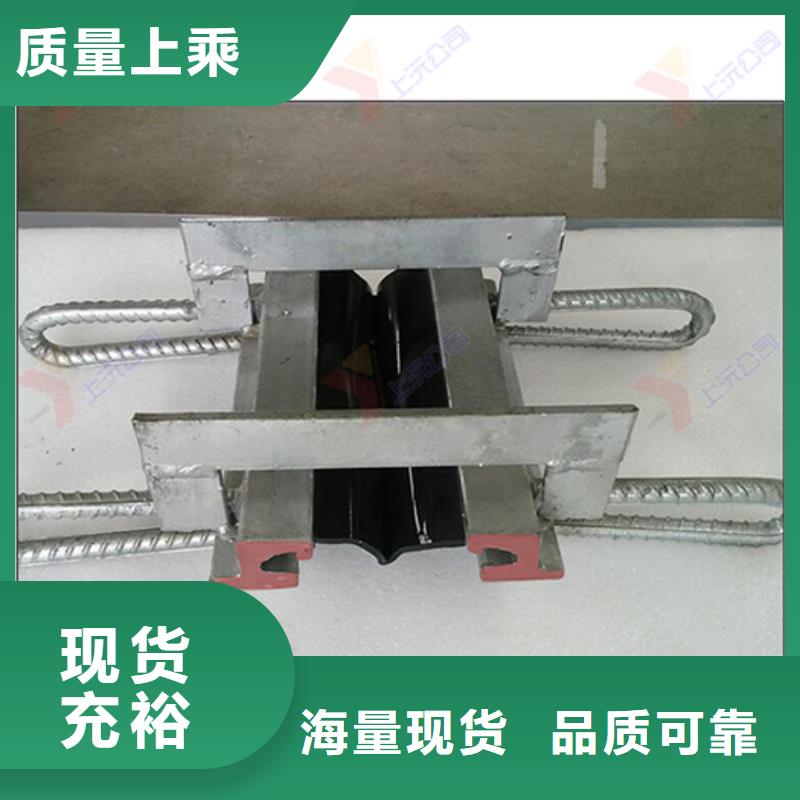

伸缩缝按照性能及安装方法可以分为：GQF-C型、GQF-Z型、GQF-L型、GQF-F型。其中GQF-MZL型数模式桥梁伸缩缝装置，是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置。GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝装置适用于伸缩量80mm以下的的桥梁接缝，GQF-MZL型伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置，适用于伸缩量80mm-1200mm的大中跨度桥梁。公路桥梁伸缩装置分为：模数式桥梁伸缩装置和KS伸缩装置以及TST弹塑体伸缩装置模数式模数式桥梁伸缩装置分为：GQF-C型桥梁伸缩装置、GQF-MZL型桥梁伸缩装置GQF-C型桥梁伸缩装置特点：GQF-C型桥梁伸缩装置采用整体热轧16Mn异型钢,克服了挤压异型钢直线度和集合尺寸不均匀的特点, 建筑高度低，国产热轧整体成型异型钢材高度仅50mm，结构简单，安装方便，具有明显的可靠性、舒适性和耐久性。既方便旧伸缩装置更换，又可供新桥时选用。
选定伸缩缝规格尺寸选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。与接缝平行的矢量：△Lp=△L.cosβ；与接缝垂直的矢量：△Lr=△Lr.sinβ式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角β=45゜ ∽135°△Lr是选用伸缩缝规格的依据， △Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交40°，按公式计算△Lr=73mm,△Lp=61mm选用本型号的伸缩缝是适用的。同时要注意，胶条以中部为准，水平错动量在前后两个方向都是不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。设计时，如带有人行道，防撞墙结构的，必须将设计角度，尺寸数据提供给本厂，便于工厂按设计要求整体制造。
选用原则：桥面铺装层厚度≥80mm伸缩量≤80mmGQF-MZL型桥梁伸缩装置特点：MZL型伸缩装置结构突出的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。该伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到小范围，节约了钢材。该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。
