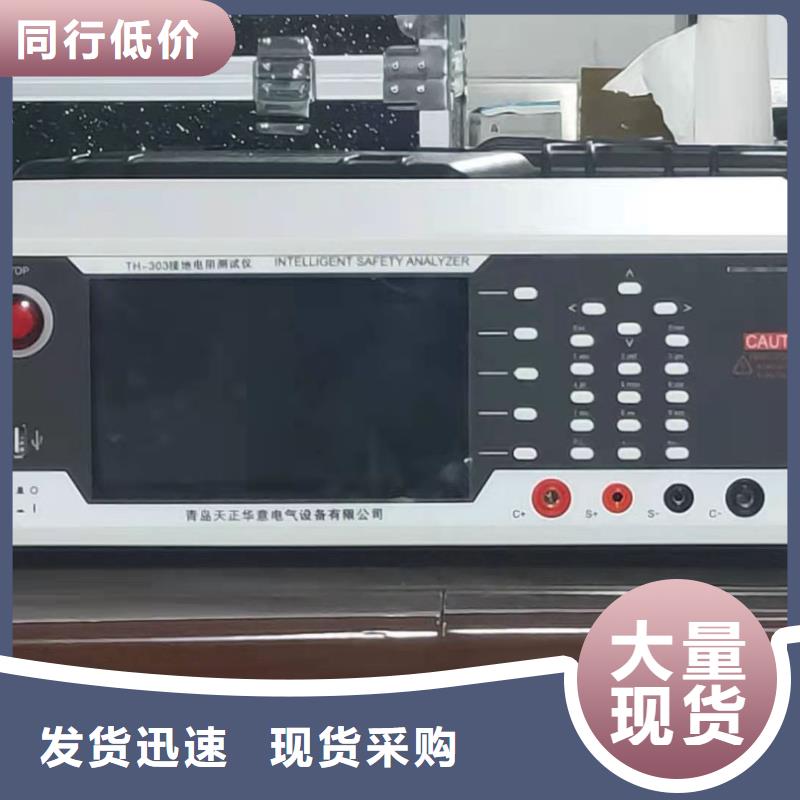

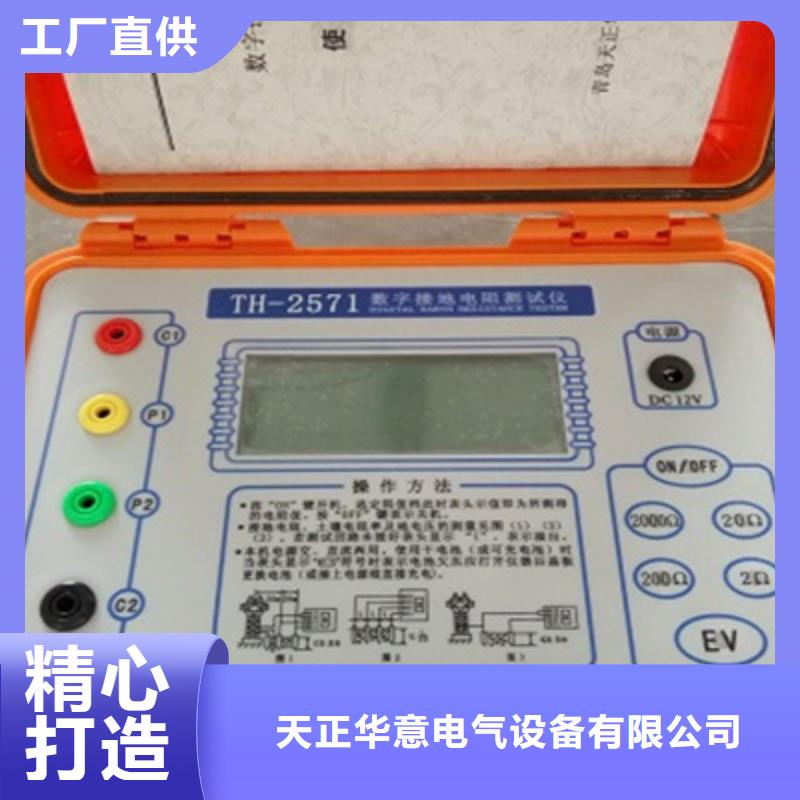

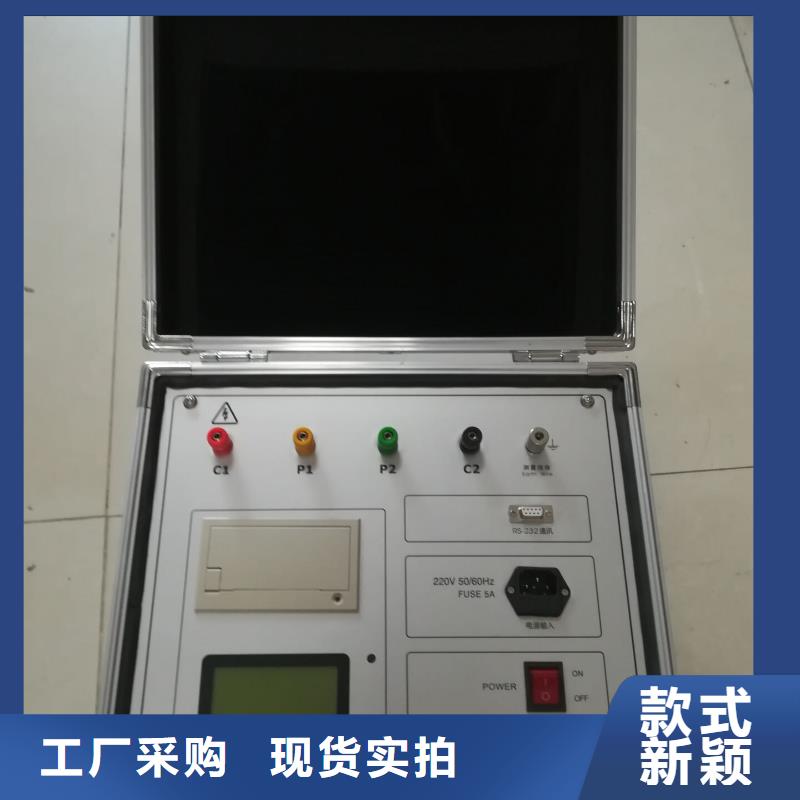

安徽宿州接地电阻测试仪 测量原理1. 接地电压测量采用平均值整流法。2. 接地电阻值测量采用额定电流变极法(适合准确测量单点接地系统)，即在测量对象E接地极和C(H)电流极之间流动交流额定电流I，求取E接地极和P(S)电压极的电位差V，并根据公式R＝V/I计算接地电阻值R。3. 以上几种方法中其工作误差(B)是额定工作条件内所得误差，由使用仪表存在的固有误差(A)和变动误差(Ei)计算得出。A： 固有误差E2：电源电压变化产生的变动E3：温度变化产生的变动 E4：干扰电压变化产生的变动E5：接触电极电阻产生的变动六. 操作1．基本操作旋转FUNCTION功能旋钮实现开关机，旋钮指示“OFF”位置关机。开机后，如果LCD显示电池电压低符号，表示电池电量不足，请依照说明给电池充电。电池电力充足才能保证测量的精度。开机后，按”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。开机后，将FUNCTION功能选择旋钮旋至相应的位置,短按“AL”键可以开启或关闭报警功能，长按“AL”键(约3秒)进入报警临界值设定，按或”键改变当前数字大小，短按“SET”键移动光标，短按“AL”键保存退出。当测量值大于报警临界设定值并已开启报警功能，仪表将闪烁将显示“ ”符号，并发出“嘟--嘟--嘟--”报警声。在测试模式下，短按“MEM”键锁定当前显示数据，显示“HOLD”、“锁定。在测试模式下，短按“SET”可选择显示平均值、值、小值，显示:”符号。在测试模式下，长按“MEM”键(超过3秒)进入数据查阅，按“”键以步进值为1选择查阅数组号，当前组数为接地电阻数据，再按“MEM”键退出查阅。查阅时若无存储数据，LCD显示“- - - -”，见上右图。在数据查阅状态下，按“CLR”键进入数据删除，按 ”键选择“no”或“yES”， 选“no”再按“MEM”键不删除并返回数据查阅状态，选“yES”再按“CLR”键删除所存数据，删除后LCD显示“----”。数据删除功能是一次性删除所有存储数据，删除后不能再恢复，请谨慎操作。仪表所存数据可以上传电脑。连接好电脑与仪表的RS232通讯线，仪表开机，运行数据软件，若软件显示串口打开并连接成功，即可以读取存储的历史数据，上传电脑并保存。数据软件具有历史数据读取、查阅、保存、打印等功能。

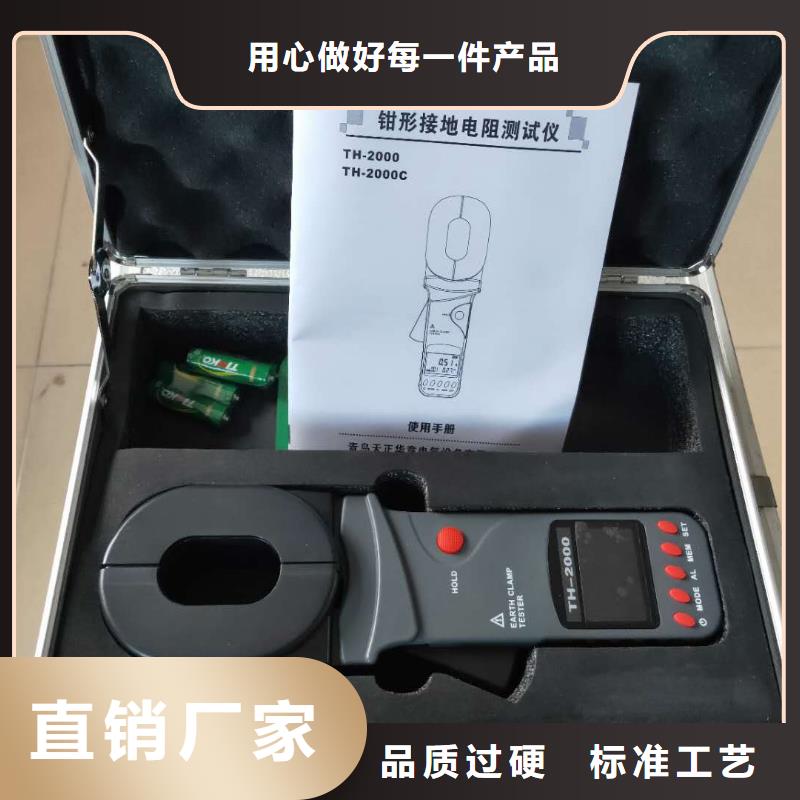

安徽宿州接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。
