山东聊城变压器容量特性测试仪单相电源对三相变压器的短路（负载）损耗的测量：受电源条件限制（没有三相电源或电源容量较小）时，以及在制造过程或运行中需逐相检查以确定故障相时，可用单相电源进行短路试验；试验方法是将变压器的低压三相的出线端短路连接，在高压侧进行三次测量，根据被测变压器的绕组连接方式可分为以下两种情况，见a、b；接线与单相电源测量三相变压器空载损耗的情况相同，可参照图5-4接线，二次侧全部短接。注意：短路电流大于50％额定电流测量的数据才准确。a．加压绕组为△连接加压侧按图5-4方式接线，与之不同的是非加压侧（低压侧）的三相出线端需人工短连接。绕组中的电流应为额定电流的倍，测得的数值可按下面公式换算三相短路损耗和短路电压：※ 注：式中Un为加压侧额定电压b．加压绕组为Y连接依次在任两相之间加压，同时非加压侧的三相出线端人工短连接。※ 注：式中Un为加压侧额定电压⑸ 三相三线电源测量变压器空载损耗：将变压器非测试端开路，按图5-5接线； 注意：我们这里采用方法相当于以往的两功率表法，只测量UAB和UCB两相电压值，结果为两相的平均值；同时功率损耗也只测量PAB和PCB两相功率，总损耗为两相功率损耗之和。三相三线测量空载损耗三相三线经PT和CT测量空载损耗图5-5 三相三线经PT和CT测量空载损耗⑹ 三相三线电源测量变压器短路（负载）损耗：与三相三线变压器测量空载损耗的接线方式基本相同，按照图5-6接线，做短路实验时变压器的非加压侧的三个出线端人工短连接。如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。三相三线测量短路损耗图5-6 三相三线经PT和CT测量负载损耗

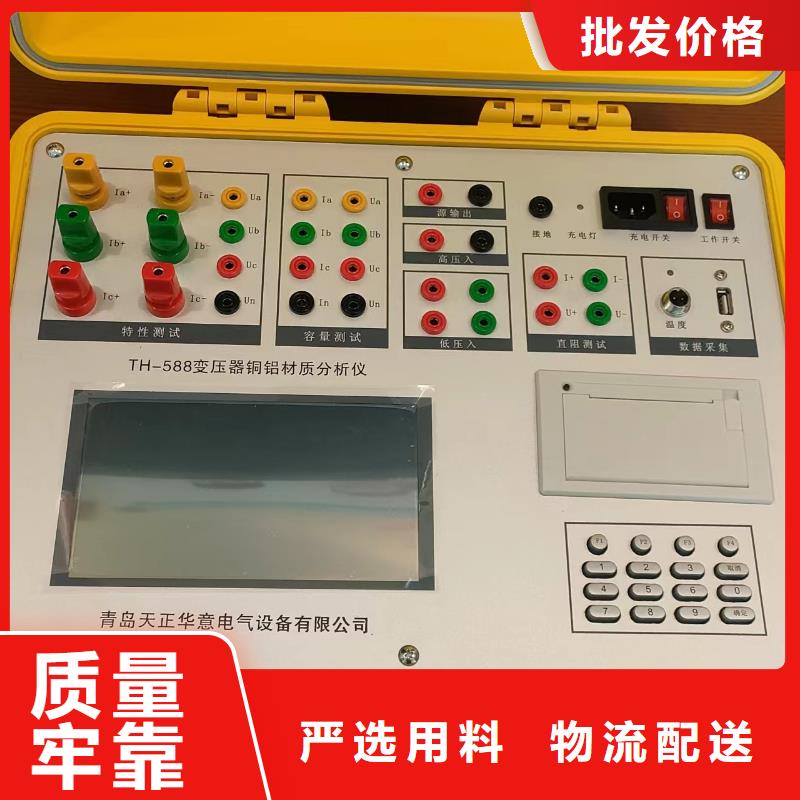

山东聊城变压器容量特性测试仪技术参数1、内置电源输出范围电压：0～10V电流：0～10A2、特性通道测试量程及精度电压量程：AC 750V。精度，±0.2％（F.S）±1个字电流量程：AC 100A。精度，±0.2％（F.S）±1个字3、直阻测试量程0.001Ω-0.1Ω （10A）0.03Ω-1Ω （5A）0.06Ω-5Ω （1A）0.1Ω-50Ω （200mA）0.3Ω-200Ω （40mA）100Ω-100kΩ （0.1）, ±1.0％（F.S）（0.02＜CosΦ＜0.1）空（负）载损耗测量：±2％（0.1≤CosΦ≤1）7、变压器容量测试范围6.3~125000KVA8、工作温度-20℃～＋60℃9、充电器电源要求市电 AC160V～265V10、绝缘度⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ⑵、充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟11、体积40cm×30cm×19cm12、重量5㎏ 四、界面及功能介绍1、操作面板示意图本仪器操作面板如图一所示：包括打印机、液晶屏、容量测试接线孔、特性测试接线柱、变比测试接线孔、直阻测试接线柱以及数据上传通讯接口等。图一 操作面板布置示意图2、主菜单打开电源开关后，自动进入进入主菜单界面（图二）。主菜单中主要包括：“容量测试”、“特性测试”、“直阻测试”、“材质分析”、“数据管理”、“系统设置”等六项。用户触摸屏直接选定所需功能进入
山东聊城变压器容量特性测试仪容量测试判别结果，包括：实际的三相测试电压值、三相电流值、三相功率值，当前测试条件下实测的短路损耗（负载损耗）总和数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、判定型式和变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相邻容量之间，无法归档；如果判定型式显示为“no”说明变压器的型式也在两种型式之间，无法归档。显示屏下一行仍为提示行，图六中可见，提示行提示操作人员下一步有三种可选择的操作，可选择保存将测试结果保存到内部存储器中、打印将测试结果通过打印机打印出来,选择取消退出当前的测试界面返回到主界面；当结果中短路损耗超标时仪器会提示“损耗异常”，说明所输入的形式不正确。
天正华意电气设备(聊城市分公司)位于平度市平安路2号，是一家集生产、售后服务于一体的公司。目前公司主要产品有 手持式光数字测试仪，产品品种质量均处于同行业优良水平，广泛应用于各大企业。产品质量良好，多年来和多家企业进行多次合作，我们可以根据客户的具体要求定制生产，满足不同的客户需求。公司自成立以来，在多年的发展过程，和多家企业和公司进行了亲密的合作和周到的售后服务。我们将本着“信守合同，价格适宜”的宗旨，竭诚为广大用户服务。我们将以新的机制、新的起点，继续致力于 手持式光数字测试仪产品的生产，努力提高公司的素质，增强市场竞争能力，争取在本行业中立于有利之地。诚挚欢迎朋友来电来函增进友谊，洽谈业务。我们愿与您一起共创辉煌的未来！
山东聊城变压器容量特性测试仪变压器用户：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项主要是将被测变压器的用户录入，方便档案管理。测试员：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项内容是为了方便测试档案的存档、查阅。当您输入正确数据后，即可单击“确定”键进入”空载测试方式选择”界面(如图七)。单击“退出”键，即可退出该界面。根据实际需要，选择对应的测试方式即可。具体接线方法参见后面的具体说明。图七 空载测试方式选择界面4.1.2三瓦特法空载测试三瓦特法空载测试，是指采用三相四线的模式将电源、本仪器、待测试变压器连接起来进行的空载测试。其测试过程中反映的中间数据，可以作为变压器各相铁芯、绕组的参考数据。图八-1 三瓦特法空载测试中 图八-2 三瓦特法空载测试结果三瓦特法空载测试如图八-1、图八-2。将显示a、b、c三相的电压(Ua、Ub、Uc)、电流(Ia、Ib、Ic)、有功损耗(Pa、Pb、Pc)、Uab、Ubc、Uca等参数。测试结果项有：校正后的空载电流(校Io)、空载损耗(校Po)和根据空载损耗推定的变压器性能水平代号以及其国标损耗。同样，单击“打印”键，即可打印相关数据。单击“保存”即可保存相关数据。做三相空载试验时，当输入的电压达到被测变压器的额定电压时，本仪器将自动锁存测试结果。一旦测试结果锁存，就可以将测试电源停掉。输入电压未达到被测变压器的额定电压时，可以通过单击“锁存”键，实现测试数据的锁存。
