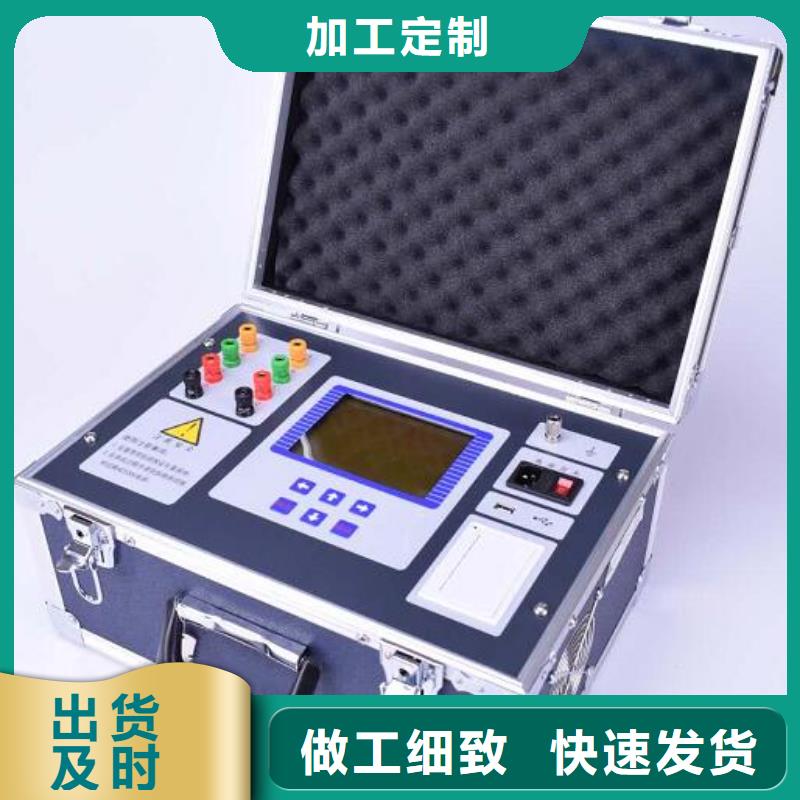

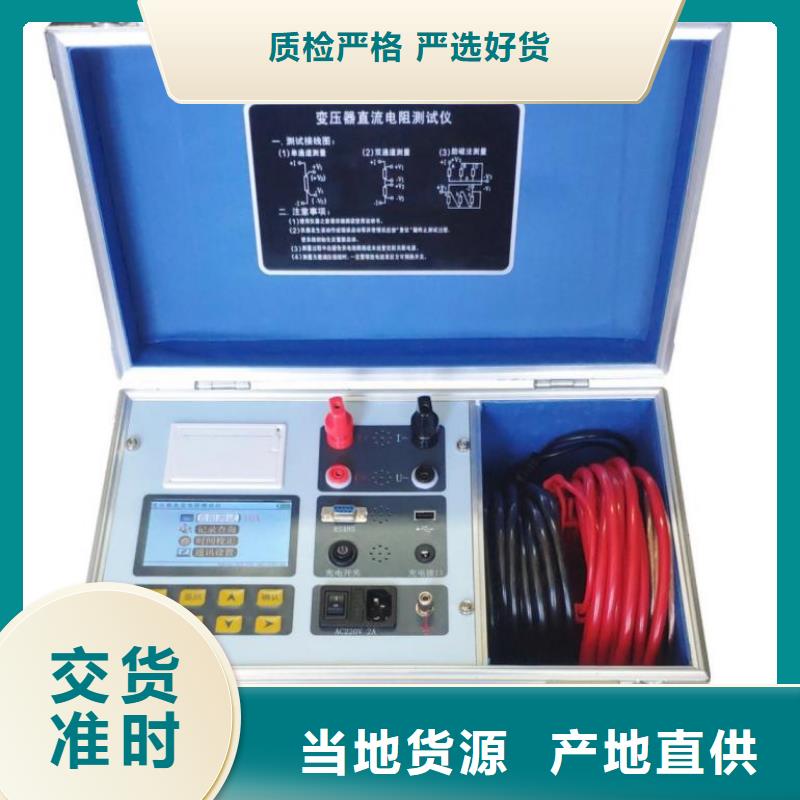

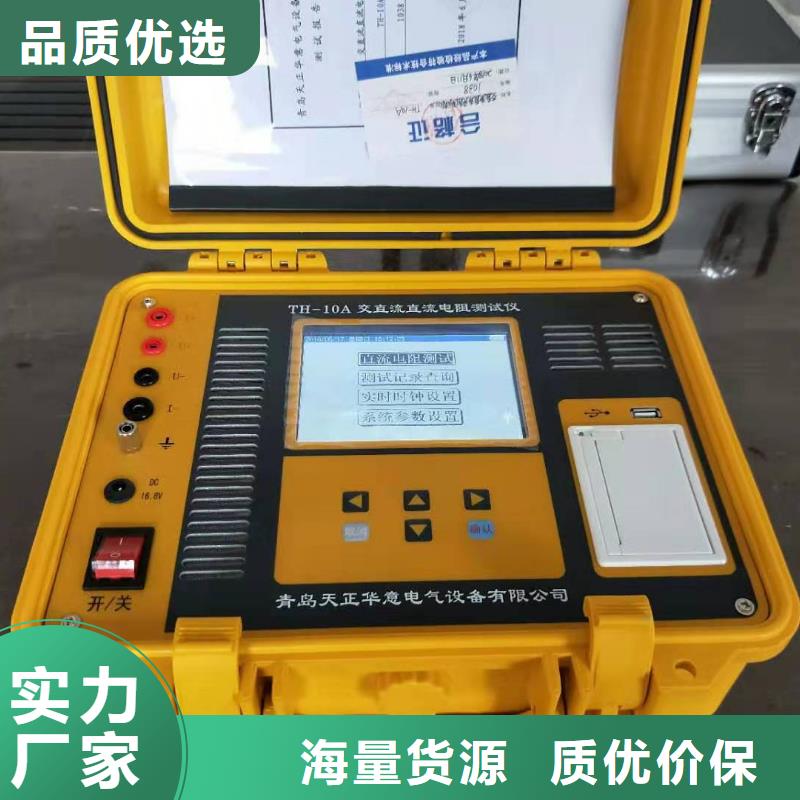

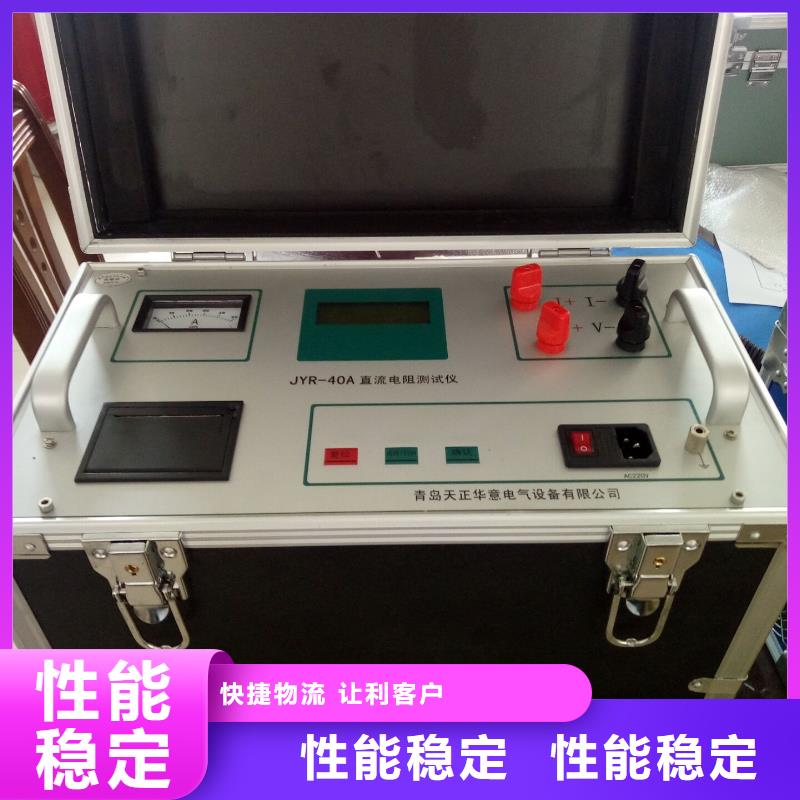

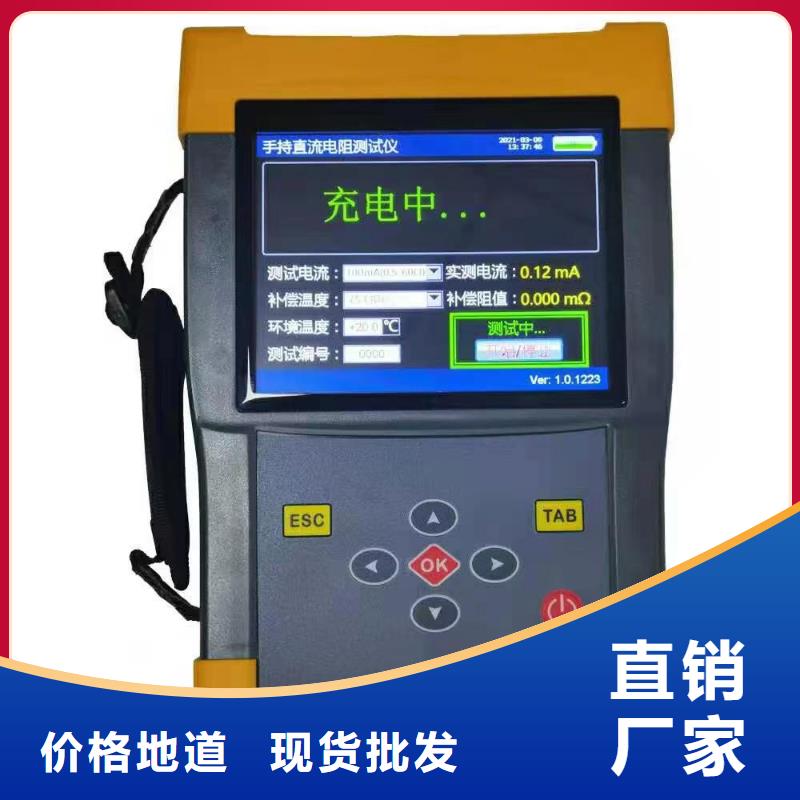

浙江直流电阻测试仪单相测试在“直阻参数设置”屏下“测试相别”项中选择单相相别相后，可进行所选相的单相测量。例，选择测量“AO”相（见图四、图五）。图四图五按“确认”键，锁定屏幕数据，可进行打印、存储等数据操作（见图六）。图六屏幕中间显示测量结果，底部显示可操作菜单：?解锁：解除数据锁定，测试数据实时刷新。?打印：将测试结果进行打印。?存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。此时按“取消”键，接触数据锁定，测试数据实时刷新，再次按“取消”键仪器将停止测试，并开始放电（见图七），放电完成后，仪器自动返回直阻参数设置屏。图七放电完成后，仪器自动返回直阻参数设置屏。5.3.1.3三相Yn测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Yn”测试相后，可进行Yn型绕组的三相测量，在进行三相测量前需选择是否启用中性点校正功能（见图八）。图八如选择启用中性点校正功能，仪器将先测量单相AO数据暂存，然后再进行三相测量， 使用暂存的AO数据进行中性点校正，使三相测量数据更接近单相法测量的数据；如不启用该功能，仪器将直接进行三相测量，速度更快，只是数据与单相测量数据差异稍大一些，但是对于三相不平衡率影响微乎其微。本说明书只以带中性点校正功能的测试方法加以说明，不带中性点校正功能只需跳过单相测量步骤即可。测量过程如下：图九三相测量将先测量出单相AO阻值，如选择“自动模式”待阻值稳定后装置将自动切换到三相充电计算三相电阻值；如选择“手动模式”，则需人为判断阻值稳定，手动确认。单相AO阻值测试完成后，仪器自动单相放电，放电完成后自动进行三相充电并计算三相电阻值（见图十、十一）。图十20℃测量值 75℃折算值不平衡率图十一在此界面，按“确认”键，锁定屏幕数据，可进行打印、存储等数据操作（见图十二）； 图十二在“实时测量”状态可对变压器的有载分接开关进行调档操作，仪器将自动跟踪测试调档后的电阻值，上、下键可修改分接位。?解锁：解除数据锁定，测试数据实时刷新。?打印：将测试结果进行打印。?存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按此时按“取消”键，接触数据锁定，测试数据实时刷新，再次按“取消”键仪器将停止测试，放电完成后，仪器自动返回直阻参数设置屏。

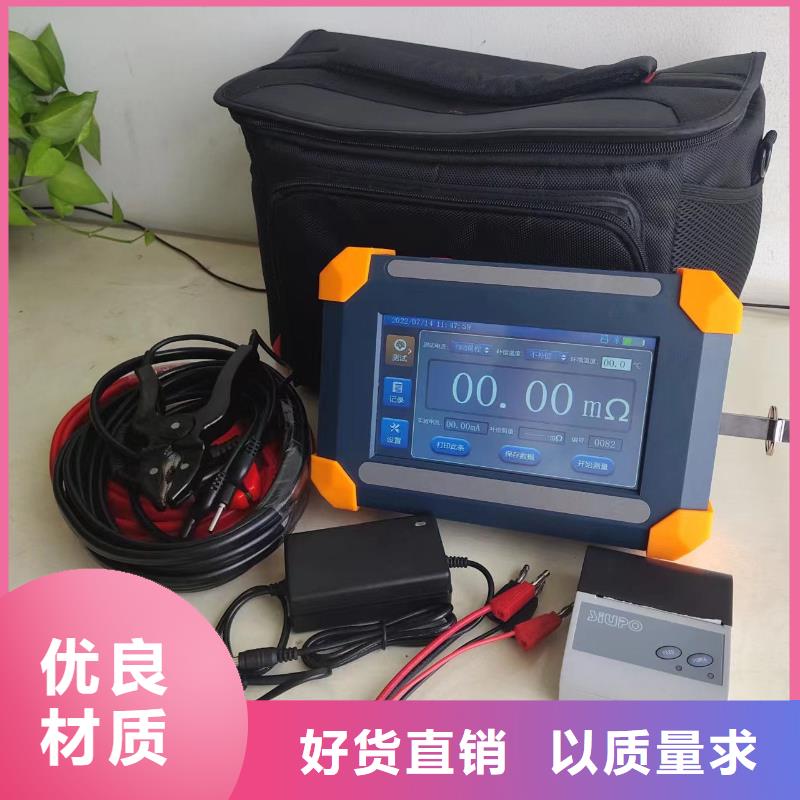

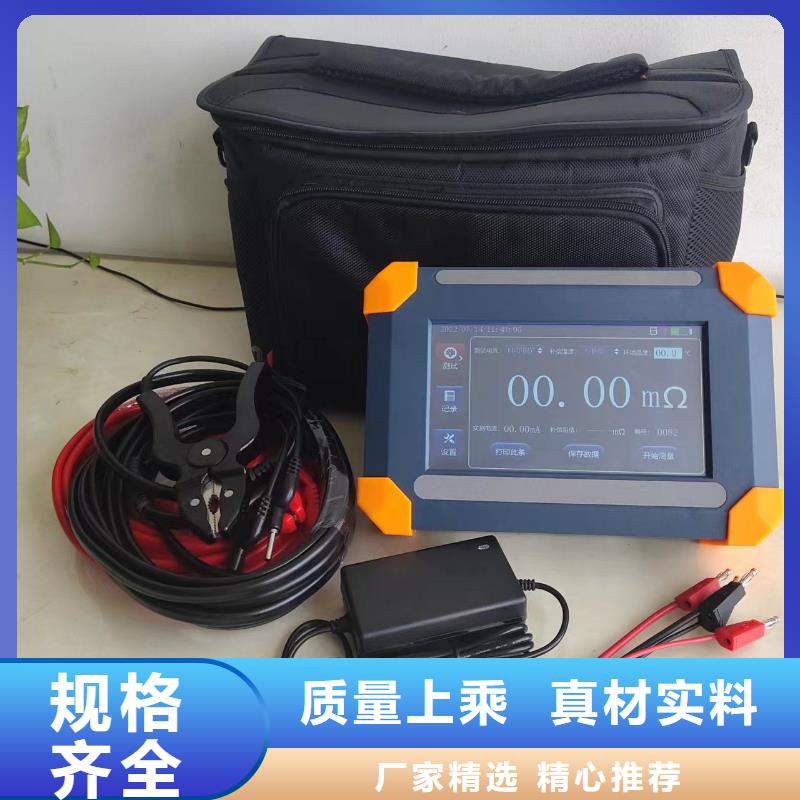

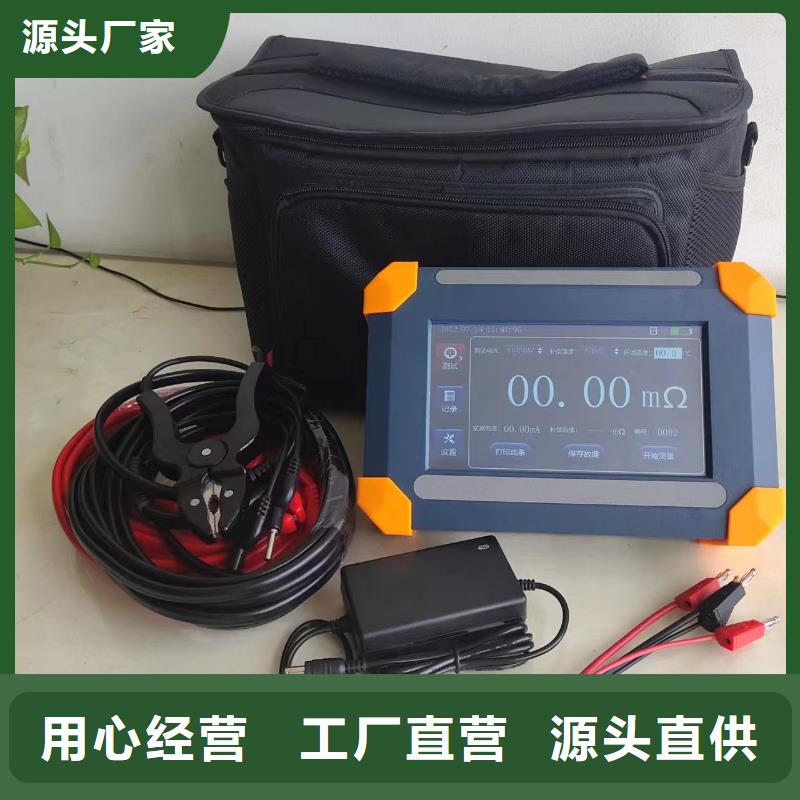

浙江直流电阻测试仪2、使用条件：环境温度：0℃~40℃环境湿度：≤85%RH工作电源：交流220V供电，插上充电器后可电池充电电源频率：(50±1)Hz3、面板功能介绍下图为面板示意图： 液 晶 屏：显示操作提示及测试数据复 位：测试完毕或中断仪器工作启 动：测试或者重复测试开 关：电源开关+I -I：电流端子+V -V：电位端子充 电 插 座：插上充电器后可电池充电接 口：USB接口4、开机界面显示如图一所示：图一5、按数据测试进入以下界面，如图二所示图二试品型号：点击 可编辑试品名称（长可输入16个汉字）；绕组温度：点击会弹出 可以设置温度，点击删除，点击确认，点击返回；折算温度：点击会弹出 可设置温度，点击删除，点击确认，点击返回；分接位置:点击会弹出 设置，点击删除，点击确认，点击返回；测试相别：点击在AB、BC、CA、AO、BO、CO、AmBm、BmCm、CmAm、 AmOm、 BmOm、CmOm、 ab、bc、ca、ao、bo、co之间循环；测试电流：点击电流在AUTO、<20mA、40mA、200mA、1A、5A、10A之间循环；3、当选好电流后，点击启动测量，显示“正在充电请稍候”进入测试状态，几秒后，就会显示测试结果，如图三所示图三显示测试结果后，可点击直接切换分接位置，不需要返回主界面，切换分接位后耐心等待几秒后出测试结果，下一步可本地存储保存测试结果，也可点击U盘存储、打印；点击返回主页，返回主界面；4、在图一中点击数据管理，进入数据查询界面，如图四所示：图四点击可查询历史数据、删除数据，也可U盘存储、打印数据，点击返回主页，返回主界面;5、在图一中点击参数设置，进入参数设置界面，如图五所示：图五亮度调节：可根据现场环境，移动按钮调节屏幕亮度语言设置：点击按钮可切换中/英文界面厂家设定：只有生产厂家可设置设置好点击返回主页，回到主界面6、在图一中点击时钟修改，进入时钟修改界面，如图六所示：图六点击 设置日期和时间；
